厨房排気A-パネルフード

厨房排気A-パネルフード

現地で組立て、施工でカンタン
パネルを1枚ずつ吊り込みながら施工できる
新しいタイプの厨房フードです。

厨房排気A-パネルフード設置作業イメージ

1分紹介動画

厨房A-パネルフードとは?About
A-Panel hood

現場で組み立て・施工でカンタン! サイズ・自由自在

加工不要のパネルフードを
ご指定のサイズで作成します。

ご指定のサイズで組み立て式の厨房フードを制作します。
サイズはオーダーメイドで自由自在。開口もご指定の場所に作成いたします。

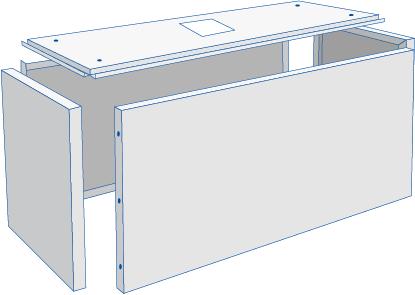

厨房排気A-パネルフードイメージ

パーツに分解できるので
宅急便で発送が可能です。

現場への運搬・搬入もラクラク、組み立ては現場で施工、厨房納入・施工時期の自由度が上がります。
チャーター便は不要。混在便・宅急便で運送OK。

制作の流れ

施工の容易さと取り回しの良さ
考え抜いて制作しています。

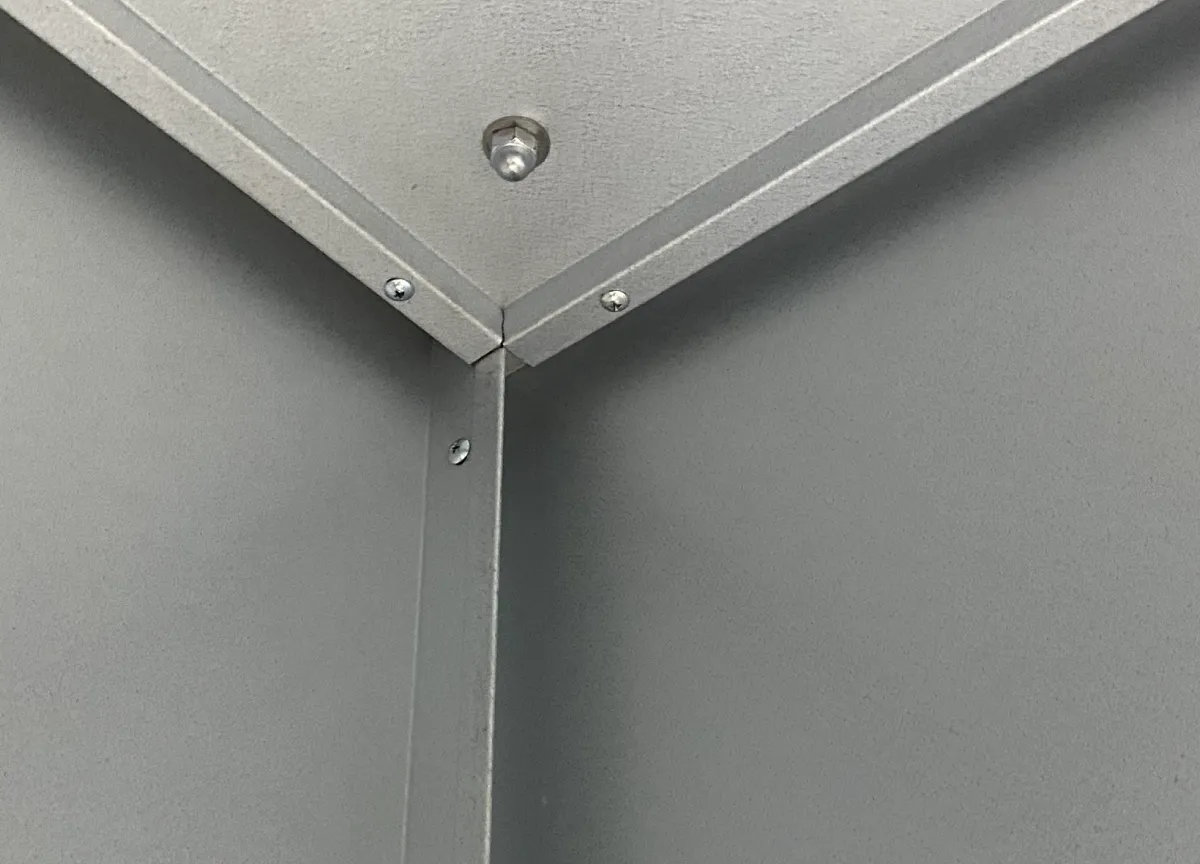

接合部の例
接続部は仕上げを美しく。
溶接しないので歪みが発生しません。

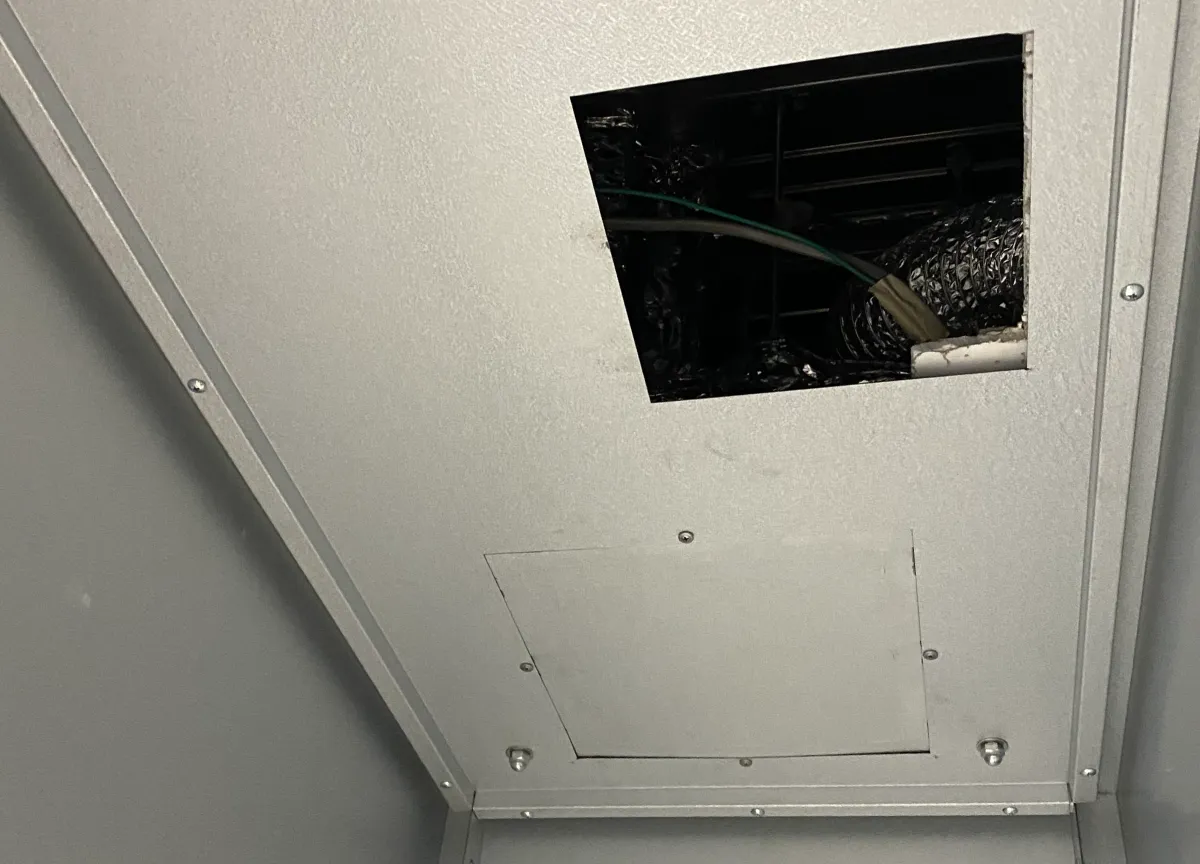

開口の例
開口は、ご指定の場所に作ります。
オーダーメイドの強味です。
型紙設置イメージ
型紙を同梱します。
天井に取り付けて施工すれば、設計どおりに設置できます。

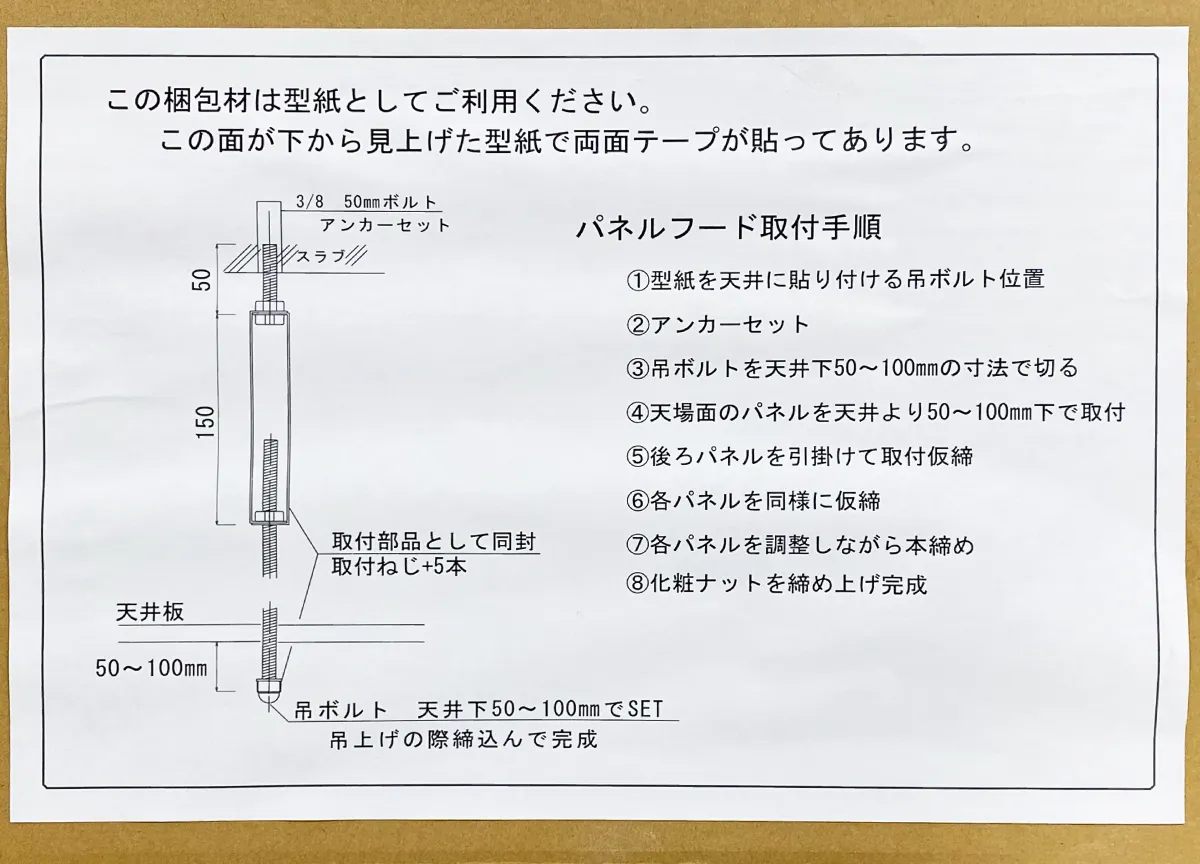

取付手順書例
取付手順書も同梱します。

施工方法Construction Method

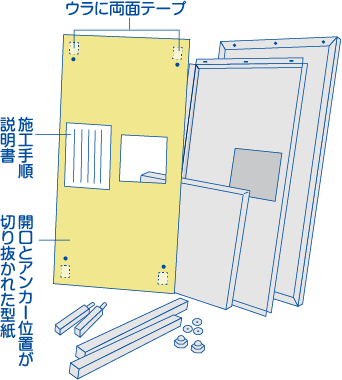

加工不要のパーツをセット納品。

現場で組み立て・施工する
だけだからカンタン!

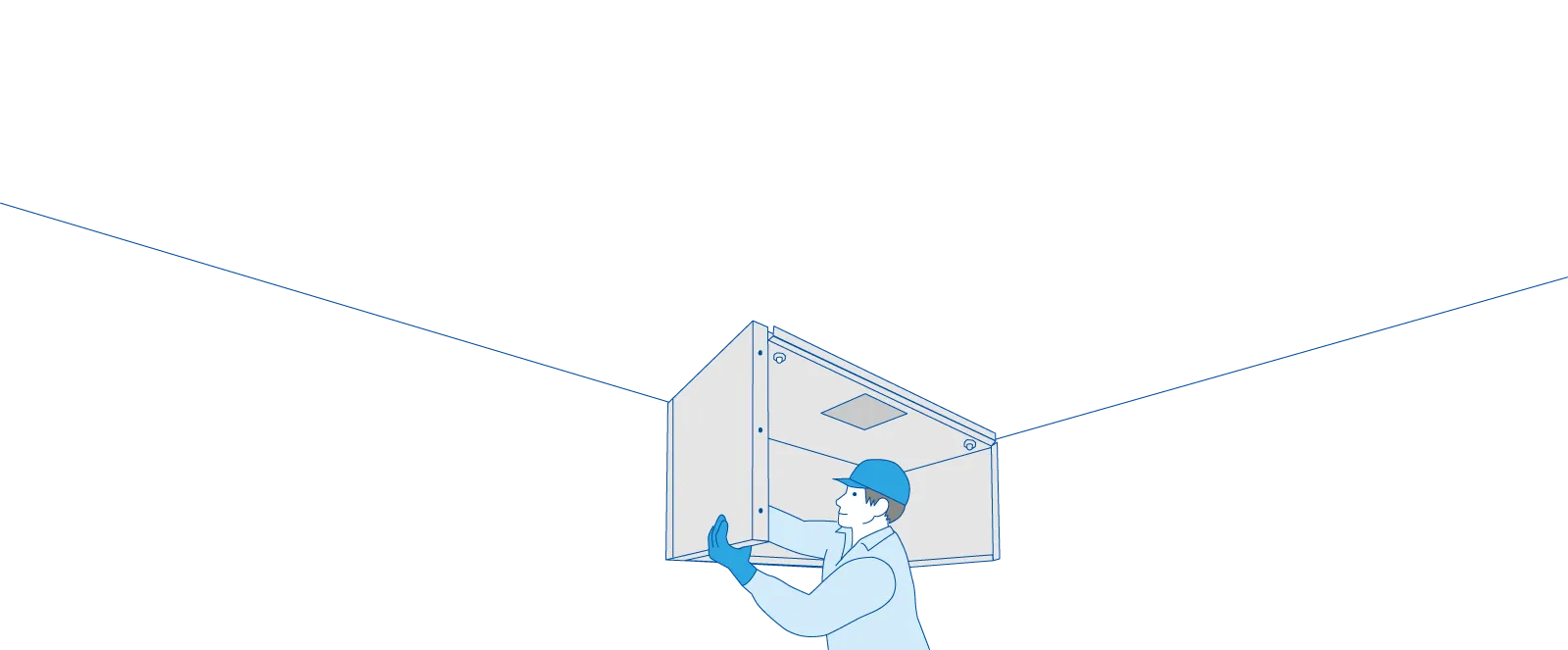

これまでは重いフードを多くの人手で持ち上げて取り付けていましたが、
パネルを1枚ずつ吊り込みながら組立てていくので、
少人数で安全に軽く施工できます。
手順書、位置決め用の型紙を同梱するので、施工に不安がありません。

施工前イメージ

施工の流れ

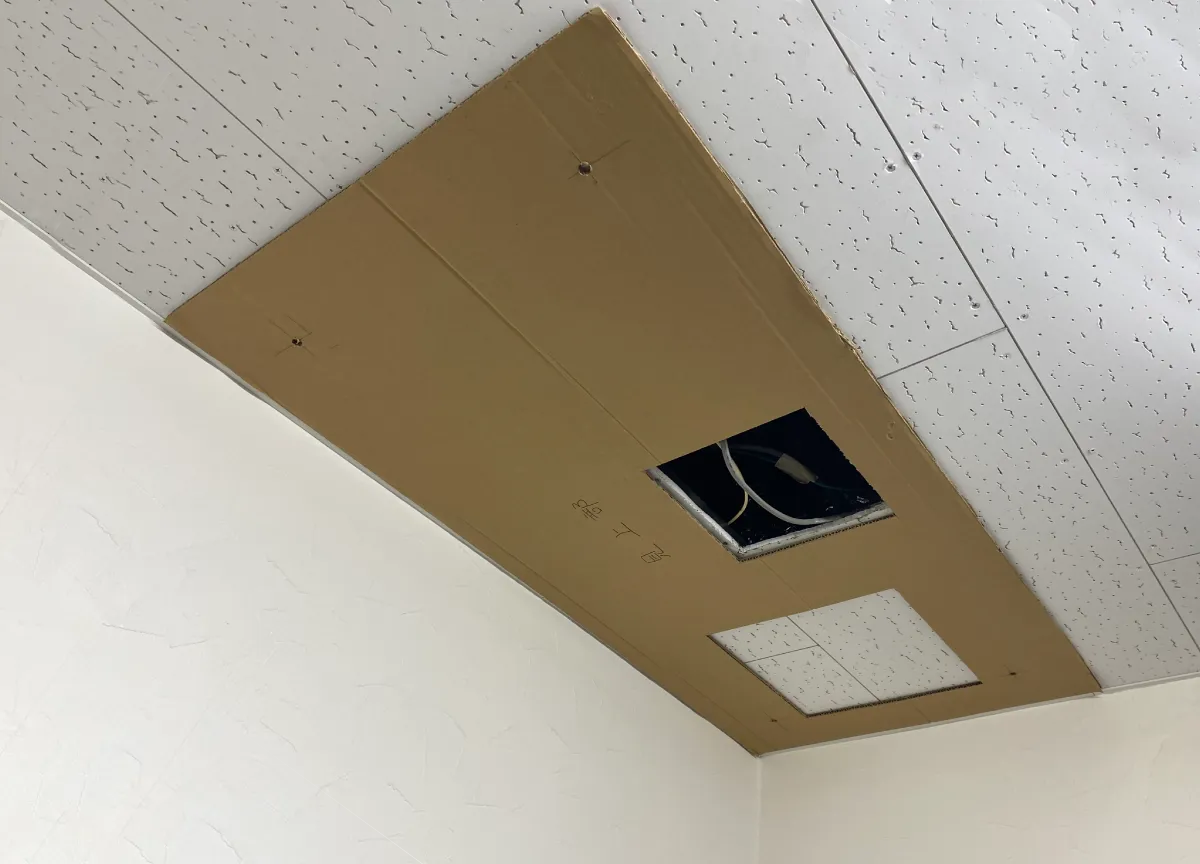

型紙を施工場所に張り付ける

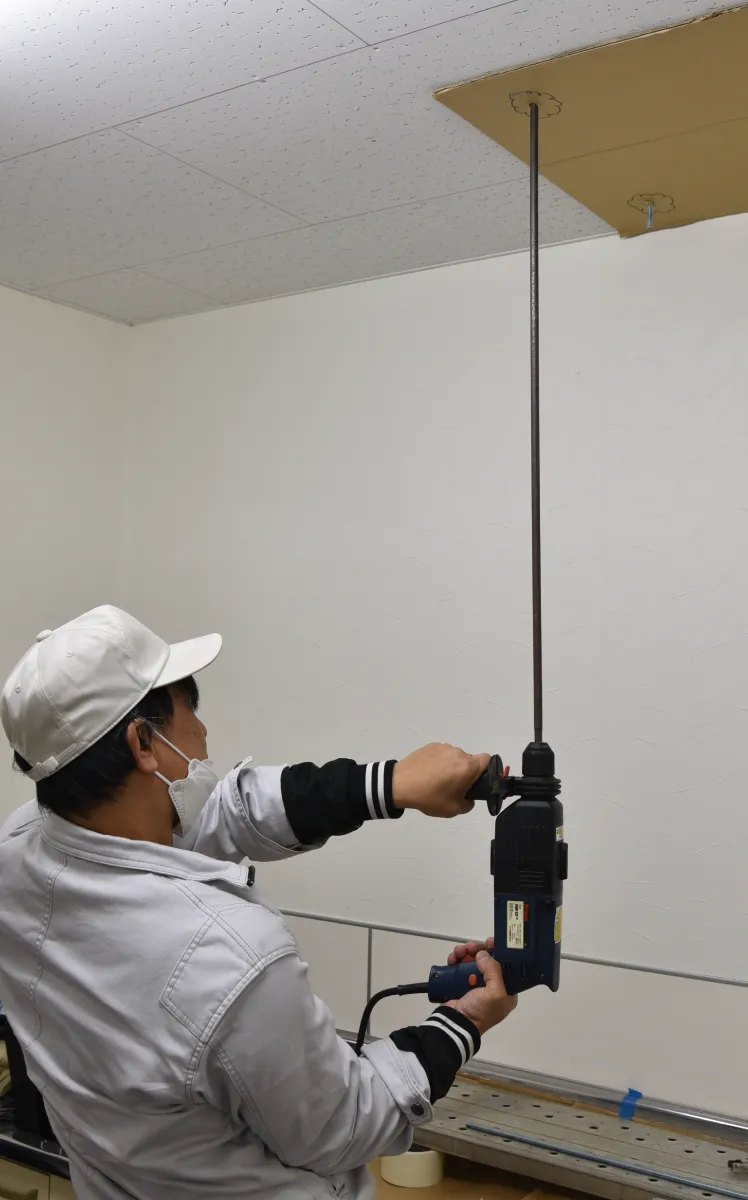

アンカーSET

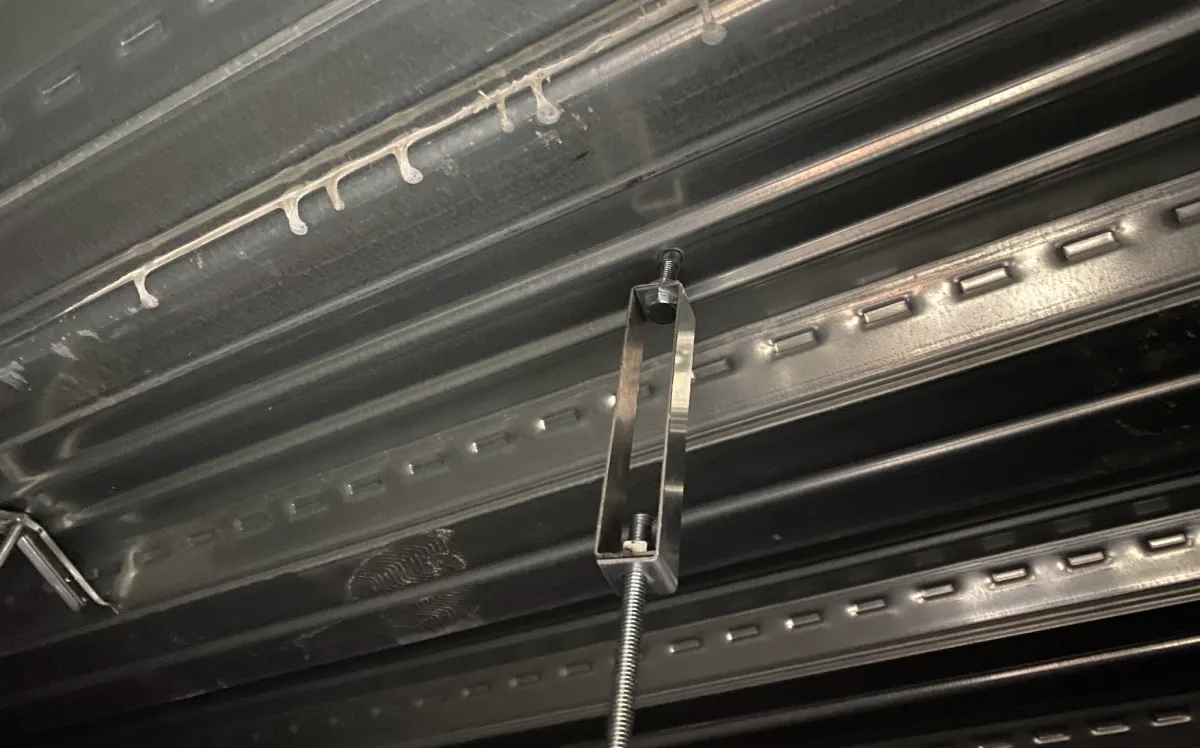

同封の吊り金物のSET
天井面より50㎜下にSET

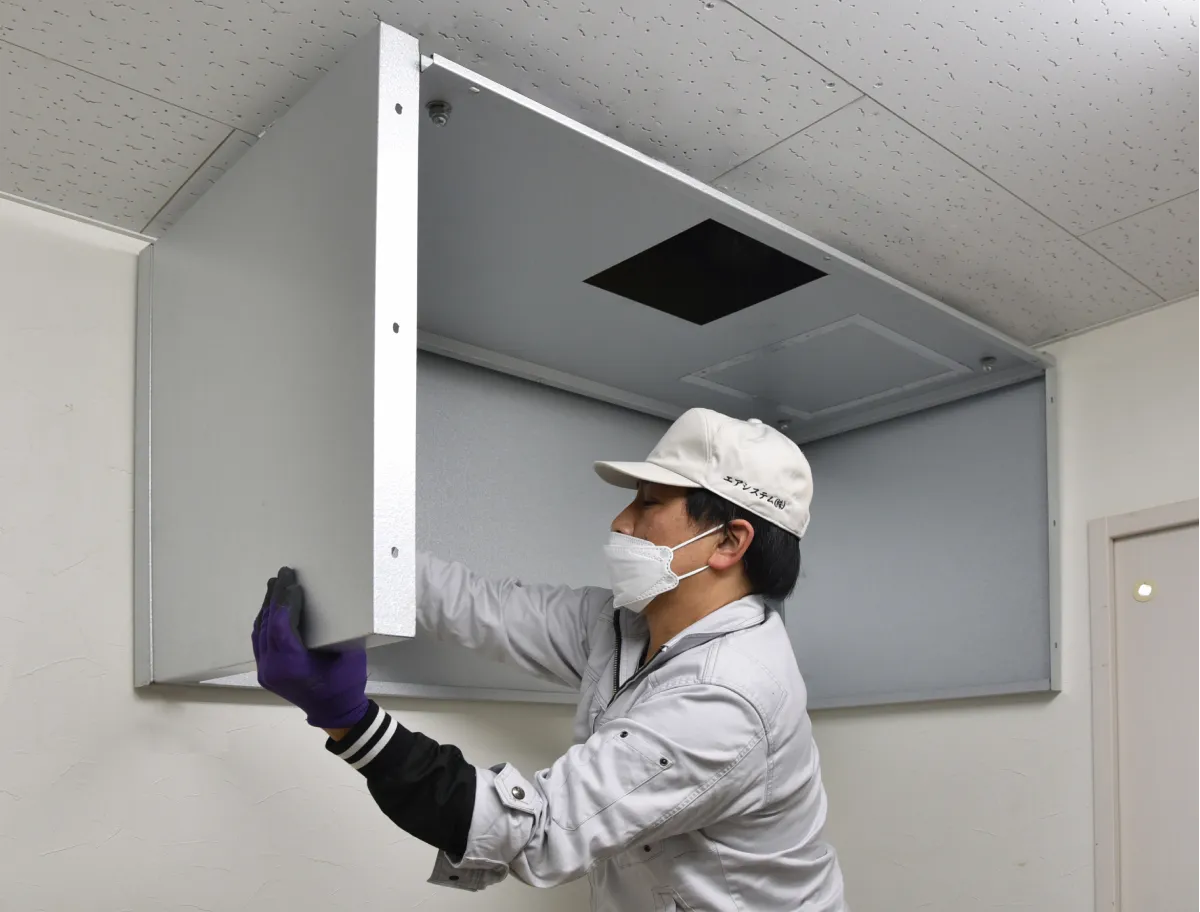

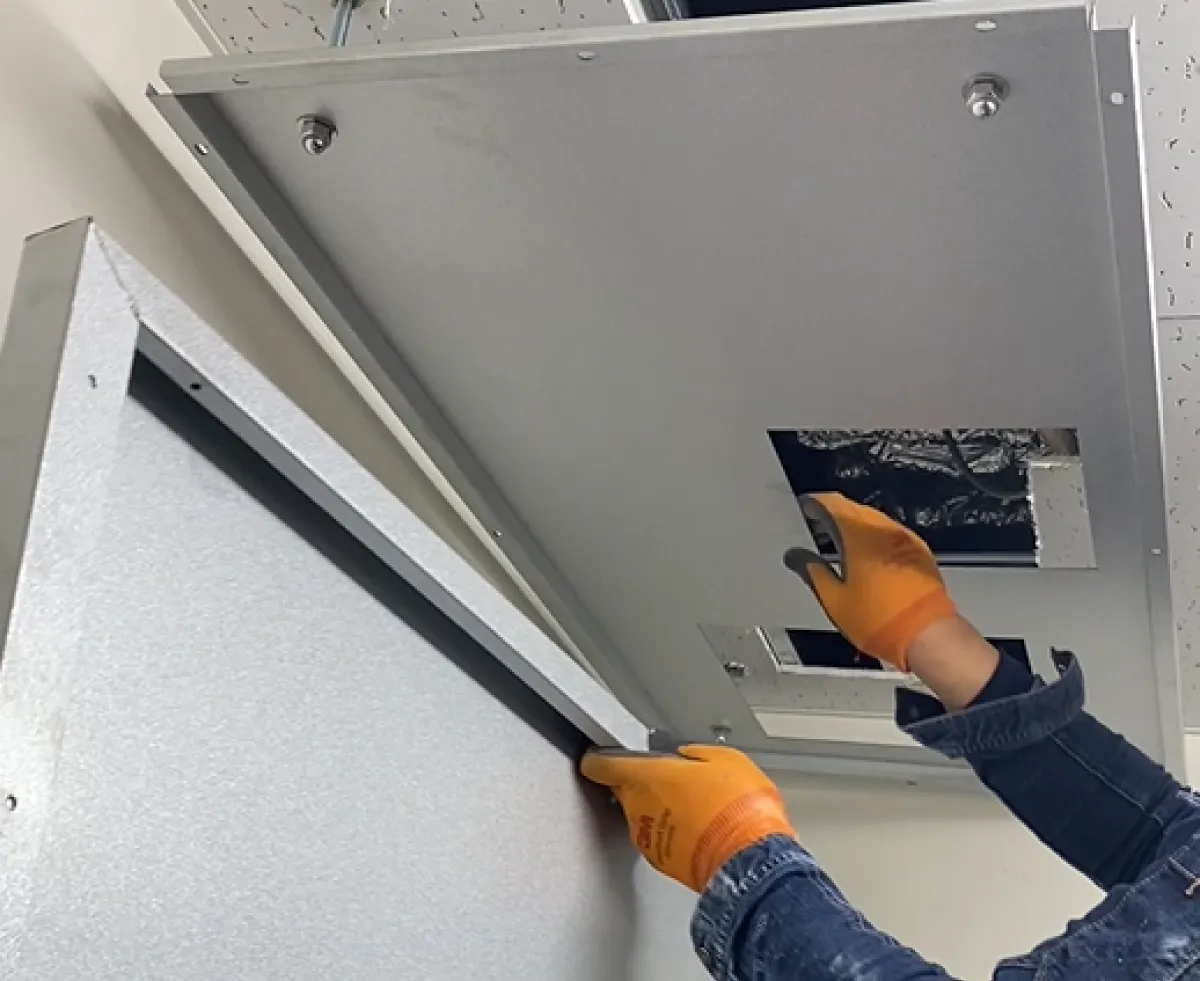

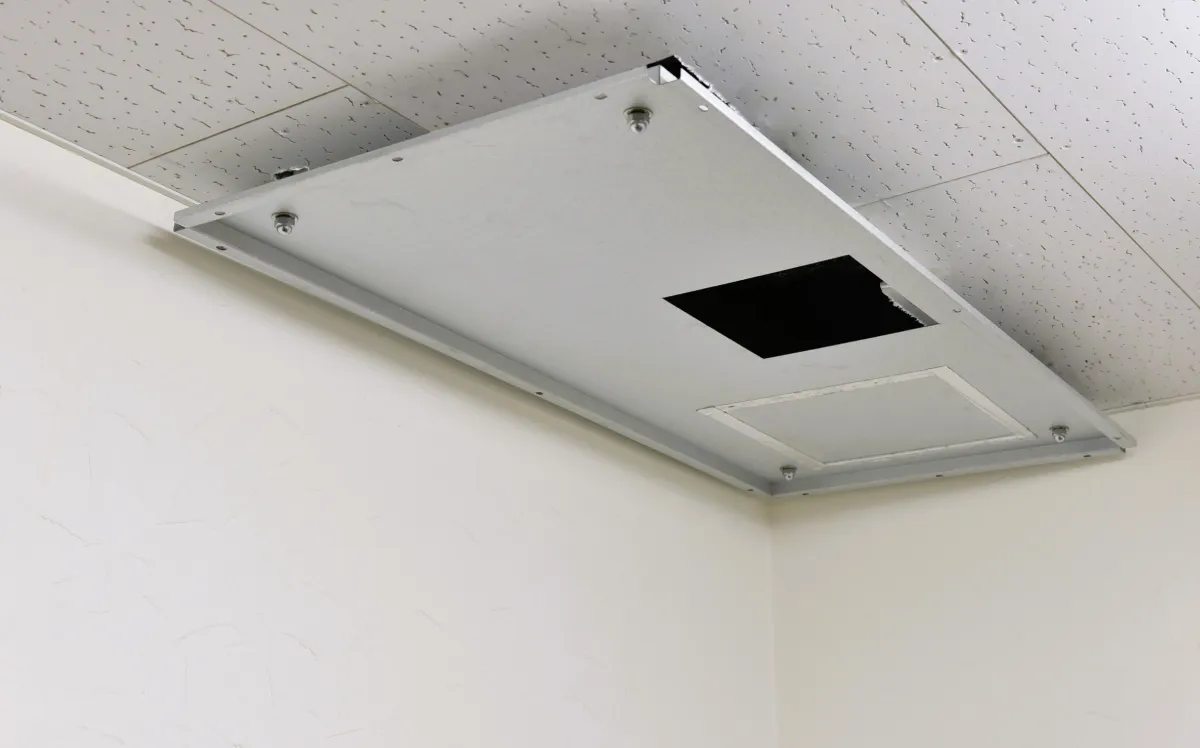

天板に側面を引っ掛けてSET

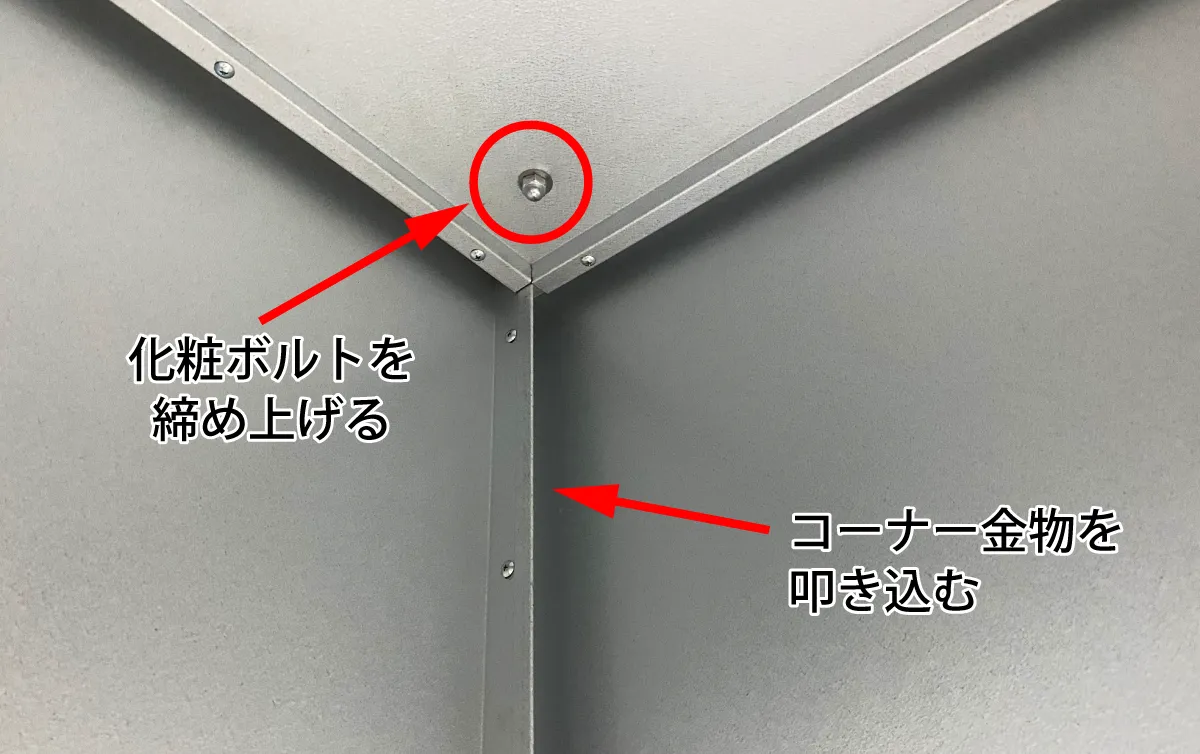

調整しながら ボルトの本締めをする

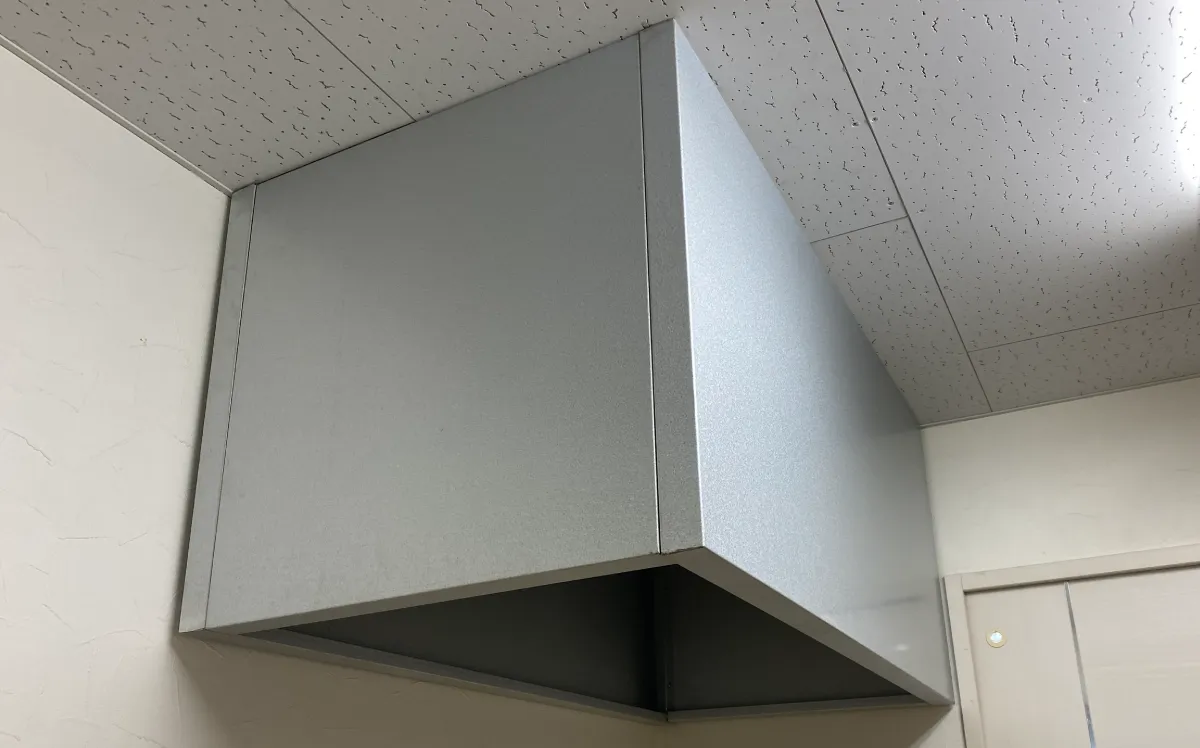

仕上がり。
最初は仮締めして置き、最終に角面を見ながら本締めします。

金属素材Metal Material

どんな金属材質でも製作できます。

ステンレス鋼板(2B仕上)
ステンレス鋼板
(2B仕上)
ガリバリウム鋼板
ガリバリウム鋼板
スーパーダイマ
スーパーダイマ
亜鉛引鋼板
亜鉛引鋼板
Reuse Reuse Recycle
このパネルフードは
SDGsにも配慮された
「再生可能品」、「再利用可能」
の商品です。

お問い合わせ・お見積りQuotation

サイズをお知らせ下さい。
3営業日中にお見積りを回答します。

エアシステムについてAbout
Air System

エアシステム本社外観

-美しい空気を作る-
私たちは、常に美しい
空気のある生活を
実現する企業です。

エアシステムは、兵庫県姫路市に拠点を置く、空調設備会社です。
主にダクトの制作・取付を行っていますが、
ダクト以外の分野にも視野を広げ、 新しい製品の開発を行っています。
美しい空気を作る、をテーマに加工技術とノウハウが
皆様のお役に立てるよう邁進してまいります。

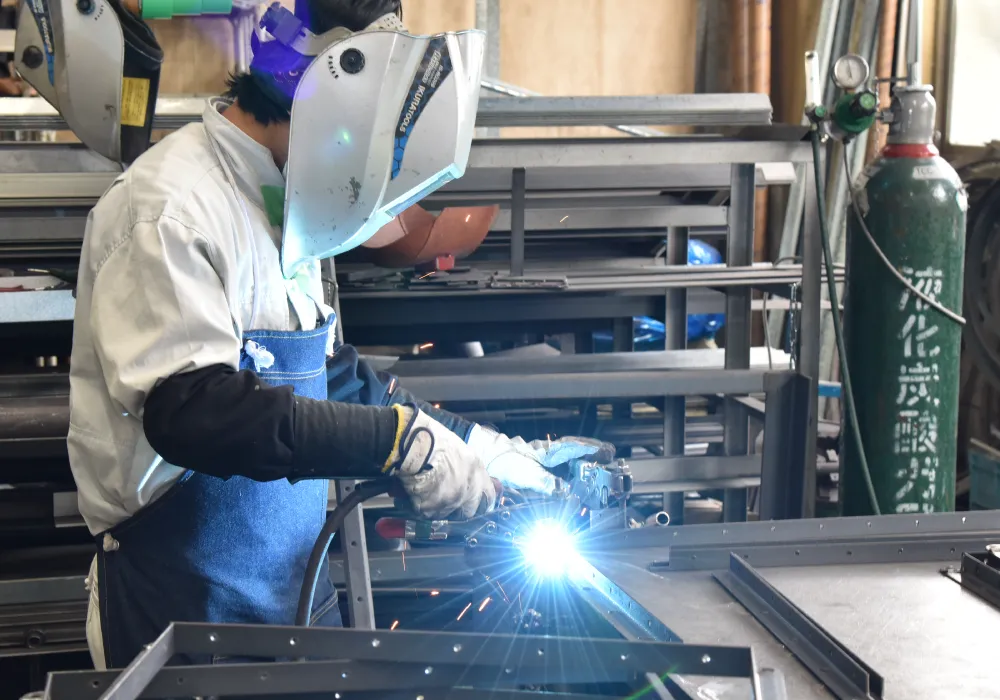

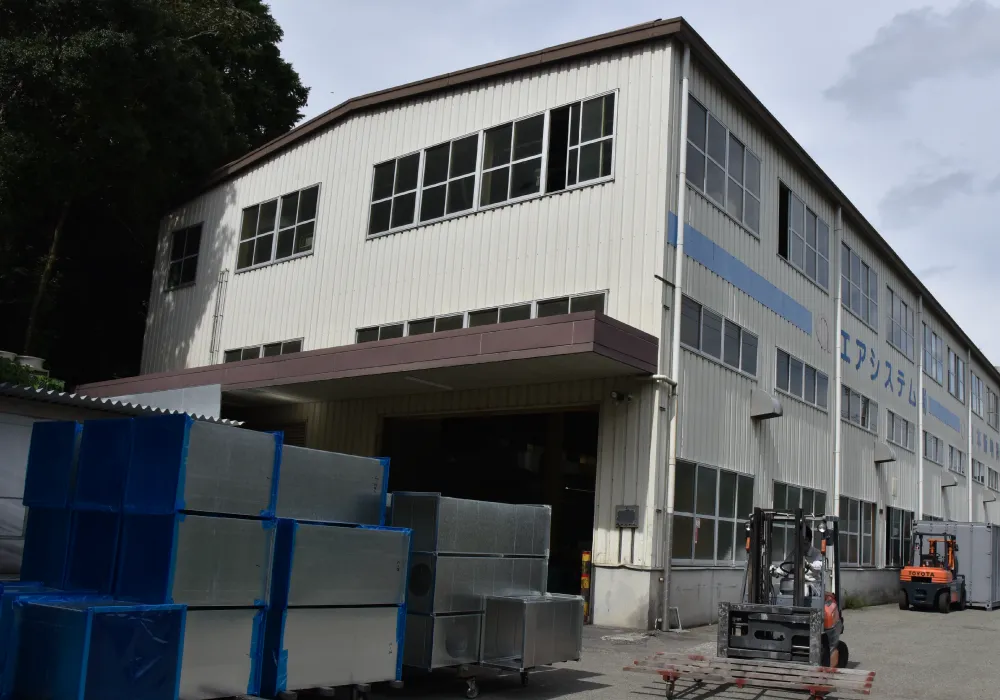

夢前工場スタッフ夢前工場作業風景夢前工場外観

エアシステムのA-シリーズA-series

エアシステムは製品開発を通して、
SDGSに取り組み、環境に配慮し、
地域の経済発展に貢献していきます。

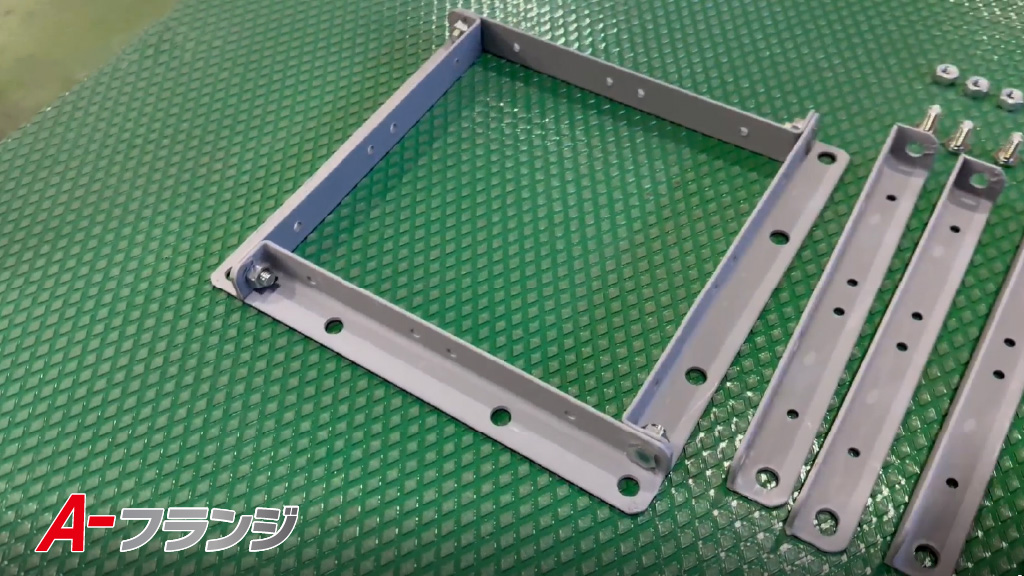

A-フランジ

A-flange
  • 溶接レス・ひずみナシ
  • 省エネ・端材再利用
  • 短納期・省スペース

溶接レスのフランジです。製造時の省エネと短納期対応を実現しました。
専用パーツを組み合わせ、熟練技術者でなくともフランジダクトの製造が可能です。

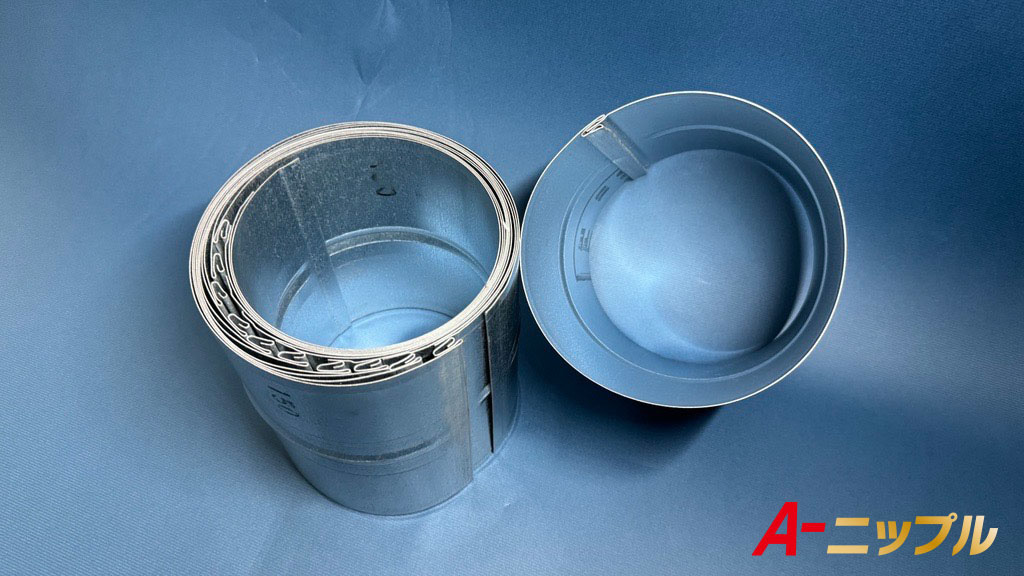

A-ニップル

A-nipple
  • 溶接レス
  • 省エネ・端材再利用
  • 短納期・省スペース

エアシステムが考案したA-NIPPLE。
これは誰でもコピーして使っていただけます。製造制限は付いていません。
ダクトの製作を行っておられる空調設備会社様に向けてのアイデアです。
